던져진 베어링 다이어그램은 실제로 무엇을 보여줍니까?

Author: Heyang Date: Jun 29, 2026
빠른 답변

정말 대단한 일이야 베어링 다이어그램은 실제로 당신을 보여줍니다

스로아웃 베어링 다이어그램(릴리스 베어링 다이어그램이라고도 함)은 스로아웃 베어링(TOB), 클러치 포크, 압력판 핑거 및 변속기 입력 샤프트 사이의 정확한 위치, 이동 경로 및 기계적 관계를 보여줍니다. 이 다이어그램은 이 단일 베어링이 전체 클러치 결합 및 분리 주기를 제어하는 ​​이유를 이해하는 가장 빠른 방법입니다. 클러치 페달을 밟으면 스로아웃 베어링이 입력 샤프트 슬리브를 따라 압력 플레이트를 향해 축 방향으로 미끄러지고 다이어프램 스프링 핑거를 밀고 마찰 디스크의 클램프 하중을 해제합니다. 이 모든 작업은 일반적으로 다음 범위의 선형 이동 거리 내에서 이루어집니다. 8mm ~ 18mm 차량 적용에 따라.

다이어그램은 또한 많은 기술자가 간과하는 사실을 보여줍니다. 즉, 베어링은 특정 온도를 유지해야 합니다. 베어링과 손가락 사이의 여유 공간 해제 , 일반적으로 무료 플레이라고 합니다. 기계적 연결 장치가 있는 대부분의 후륜 구동 차량에서 이 간격은 다음과 같습니다. 1mm ~ 3mm . 유압 시스템에서는 사실상 0입니다. 즉, 베어링이 지속적으로 손가락에 닿아 움직입니다("일정한 접촉" 또는 "자체 조정" 설계). 다이어그램을 이해한다는 것은 차량이 어떤 유형을 사용하는지, 그리고 그에 따라 검사, 조정 및 교체 절차가 어떻게 변경되는지 이해하는 것을 의미합니다.

8~18mm
일반적인 축 이동
1~3mm
자유로운 플레이(기계적 연결)
0mm
자유로운 플레이(유압식/지속적인 접촉)
~1,500N
최대 방출 하중(일반 승용차)

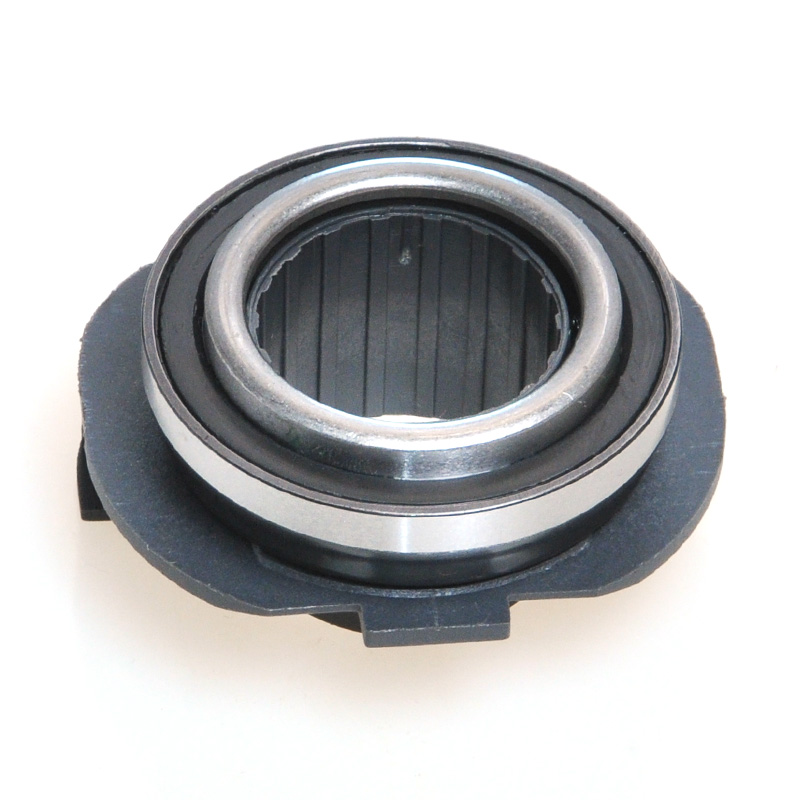

던지기 베어링 어셈블리의 완전한 해부

폐기 베어링 다이어그램을 올바르게 읽으려면 레이블이 지정된 모든 구성 요소를 알아야 합니다. 어셈블리는 믿을 수 없을 정도로 컴팩트합니다. 대부분의 장치는 사이를 측정합니다. 45mm 및 120mm 외경은 작지만 부분 맞물림 이벤트 동안 클러치 측에서 4,000RPM을 초과할 수 있는 속도로 상당한 축 하중 하에서 작동합니다.

01

아우터 레이스(접촉면)

압력판의 다이어프램 스프링 핑거와 접촉하는 편평하거나 약간 윤곽이 있는 면입니다. 기존 베어링에서는 외부 레이스가 핑거로 회전합니다. 밀봉된 앵귤러 콘택트 설계에서는 전체 베어링이 하나의 단위로 회전합니다. 접촉면은 케이스 경화 처리되어 있습니다. 58~62HRC 초기 결합 시 망치질 하중에 저항합니다.

02

내부 레이스 및 보어

내부 레이스는 베어링 허브나 슬리브에 압입 또는 슬립 핏됩니다. 보어 공차는 매우 중요합니다. 보어가 너무 느슨하면 베어링이 입력 샤프트 베어링 리테이너 슬리브에서 흔들리게 되어 파손 후 분석에서 슬리브 OD에 초승달 모양의 광택으로 표시되는 불규칙한 마모 패턴이 생성됩니다.

03

볼 또는 롤러 요소 세트

대부분의 던지기 베어링은 깊은 홈 볼 베어링 왜냐하면 축방향 및 반경방향 하중이 결합되어 있기 때문입니다. 일부 대형 트럭 응용 분야에서는 직렬로 배열된 앵귤러 콘택트 볼 베어링을 사용합니다. 볼의 수는 일반적으로 7~14개이며 볼의 직경은 베어링의 동적 정격 하중(C)을 직접적으로 결정합니다.

04

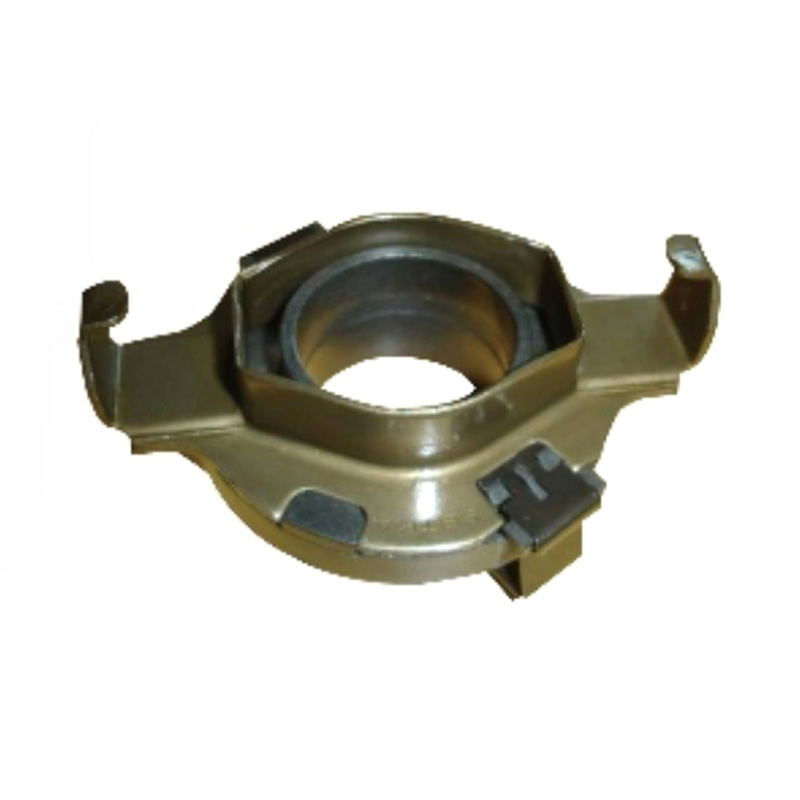

베어링 Hub / Sleeve

허브는 베어링과 클러치 포크 사이의 구조적 링크입니다. 케이블 당김 시스템의 허브에는 고정 이어 또는 포크 팁을 수용하는 홈이 있습니다. 유압식 동심 슬레이브 실린더(CSC) 설계에서 허브는 피스톤 하우징의 필수 부분입니다. 즉, 베어링은 피스톤에 접착되거나 눌려지고 전체 장치는 벨 하우징에 직접 장착됩니다.

05

고정 클립/스프링 클립

스탬프가 찍힌 강철 클립은 설치 중에 허브의 베어링을 유지하고 비접촉 주행 중에 베어링이 포크에서 떨어지는 것을 방지합니다. 클립 고장은 베어링이 축에서 벗어나는 일반적인 원인으로, 완전히 맞물리는 소음이 나타나기 전에도 가벼운 페달 압력을 받으면 갈리는 소음이 발생합니다.

06

클러치 포크(릴리스 포크/요크)

포크는 별도의 구성 요소이지만 페달 힘을 증폭시키는 레버 비율을 정의하기 때문에 모든 폐기 베어링 다이어그램에는 포크가 포함되어 있습니다. 포크 피벗 형상은 다양합니다. 일부 포크 피벗은 벨 하우징에 끼워진 볼 스터드에 있고 다른 포크 피벗은 피벗 샤프트를 사용합니다. 페달로드 측면 암과 베어링 푸시 측면 암 사이의 비율은 일반적으로 다음과 같습니다. 3:1 ~ 5:1 , 이는 페달 끝이 베어링 이동 거리보다 3~5배 더 멀리 이동한다는 의미입니다.

폐기 베어링 다이어그램을 단계별로 읽는 방법

전문적인 OEM 스타일 스로우 아웃 베어링 다이어그램은 변속기 입력 샤프트의 중심선 축을 따라 자른 단면도(단면도)를 사용합니다. 그림의 각 레이어를 해석하는 방법은 다음과 같습니다.

1단계

회전축 식별

수평 중심선은 변속기 입력 샤프트를 나타냅니다. 정상 작동 시 모든 것이 이 선을 중심으로 회전합니다. 스로아웃 베어링 자체는 이 선과 동심원을 이루고 있습니다. 다이어그램의 편심은 실제 조립 시 정렬 문제가 있음을 나타냅니다.

2단계

휴식 위치와 해제 위치 찾기

대부분의 다이어그램은 휴지(클러치 체결, 페달을 올린 상태)를 위한 실선과 해제된 위치(페달 누름)를 점선 또는 점선으로 사용하여 두 개의 베어링 위치를 보여줍니다. 이 두 위치 사이의 축 거리는 릴리스 베어링 이동 , 포크 형상 설정에 대한 중요한 사양입니다.

3단계

클리어런스 치수 읽기

베어링 접촉면과 다이어프램 스프링 핑거 팁 사이의 치수 화살표는 자유로운 플레이 갭 . 기존의 기계적 연결 시스템에서 이 간격은 설치 중에 케이블이나 로드 길이를 조정하여 설정됩니다. 차량의 서비스 설명서에 따라 사양을 확인합니다. 예를 들어 6.0L 디젤 엔진이 장착된 2005 Ford F-250 Super Duty는 다음과 같이 지정합니다. 22mm 페달 프리 트래블 , 이는 베어링에서 약 2.5mm로 변환됩니다.

4단계

포크 피벗 형상 확인

포크 피벗점은 일반적으로 원형(볼 스터드) 또는 삼각형(고정 피벗)으로 표시됩니다. 피벗 중심에서 베어링 접촉점까지, 그리고 피벗 중심에서 케이블/로드 부착부까지의 치수를 측정합니다. 포크의 기계적 이점 비율을 확인하려면 긴 부분을 짧은 부분으로 나눕니다. 이 비율을 변경하면(일부 애프터마켓 성능 포크처럼) 페달 느낌과 필요한 페달 힘이 변경됩니다.

5단계

CSC와 외부 포크 레이아웃 확인

다이어그램에 벨 하우징 면에 직접 볼트로 고정되고 입력 샤프트를 둘러싸는 유압 실린더 본체와 통합된 베어링이 표시된 경우 동심 슬레이브 실린더(CSC) 디자인. 외부 포크가 없습니다. 베어링은 유압식으로 전진 및 후퇴합니다. 이것을 포크 작동식 시스템으로 잘못 해석하면 잘못된 교체 베어링 허브를 주문하게 됩니다.

6단계

압력판 핑거 프로필을 참고하세요.

현대식 압력판은 손가락 끝이 편평하거나 크라운 모양이거나 컵 모양인 Belleville(다이어프램) 스프링을 사용합니다. 베어링 접촉면 형상이 일치해야 합니다. 크라운형 핑거 압력 플레이트의 평면 베어링은 점 하중을 생성하여 베어링과 핑거 마모를 가속화하고 비대칭 해제를 유발하여 클러치 흔들림이 발생할 수 있습니다.

투척 베어링의 유형과 주요 차이점

다이어그램에 보이는 스로아웃 베어링은 전적으로 클러치 작동 시스템에 따라 달라집니다. 아래 표에서는 전 세계 승용차, 소형 트럭, 대형 상용차에 사용되는 4가지 주요 유형을 비교합니다.

표 1 — 작동 시스템별 투척 베어링 유형 비교
유형 작동 무료 플레이 공통 응용 교체 복잡성
기계식 케이블, 풀형 케이블이 포크를 당깁니다. 1~3mm at bearing 2005년 이전 대부분의 FWD 승용차 낮음 - 베어링이 허브에서 미끄러짐
기계식 로드 링키지, 푸시형 로드가 포크를 밀어요 베어링에서 1.5~3mm RWD 트럭, 머슬카, 빈티지 낮음 — 전송을 통해 액세스 가능
유압식 외부 슬레이브 실린더 유압 실린더가 포크를 밀어냅니다. 자동 조정(거의 0) 1995년 이후 중형 RWD, 소형 트럭 매체 - 슬레이브 실린더 분리
유압식 동심 슬레이브 실린더(CSC) 베어링과 일체형 피스톤 제로(지속적인 접촉) 최신 FWD, 듀얼 클러치, 스포츠카 높음 - 변속기 제거 필요

실패 증거를 다이어그램으로 다시 읽어오기

모든 베어링 실패 모드에는 다이어그램 형상에 직접 매핑되는 고유한 서명이 있습니다. 이러한 패턴을 이해하면 기술자가 분해를 확인하기 전에 증상을 진단하는 데 도움이 됩니다.

소음 패턴

페달을 밟을 때 삐걱거리는 소리 또는 삑삑거리는 소리

페달이 움직이기 시작하면서 즉시 시작되고 페달을 완전히 밟으면 사라지는 삐걱거리는 소리는 일반적으로 베어링이 내부에 고착되었음을 나타냅니다. 외부 레이스는 더 이상 다이어프램 스프링 핑거로 자유롭게 회전하지 않으므로 금속 간 슬라이딩으로 인해 소음이 발생합니다. 다이어그램에서 이는 스프링 핑거 사이의 상대 운동을 잃는 접촉면에 해당합니다. 즉, 베어링은 잠겨 있지만 압력판 핑거는 엔진 속도로 계속 회전하는 상황입니다. 가다 서다를 반복하는 도심 주행에서 이러한 고장이 발생하기 전의 일반적인 서비스 수명은 80,000~120,000km ; 미끄럼이 심한 용도(언덕에서 많이 사용)에서는 수치가 다음으로 떨어집니다. 50,000km 이하 .

소음 패턴

클러치 완전 풀림 시 그라인딩(페달 업)

페달을 완전히 푼 상태(클러치 체결, 차량 정상 주행)에서 갈림 현상이 나타나고 페달을 살짝 밟으면 사라지는 경우, 페달 입력 없이도 투척 베어링이 압력판 손가락에 끌리고 있는 것입니다. 기계적 연결 시스템에서 이는 일반적으로 자유 유격이 0으로 조정되었거나 케이블이 늘어나서 조정 중에 과도하게 조여졌음을 의미합니다. 다이어그램에서 베어링의 정지 위치는 압력판 손가락 끝 부분에 닿을 때까지 앞으로 이동했습니다. 이는 베어링 결함이 아니며 연결 설정 오류입니다. 그러나 수정하지 않고 방치하면 일정한 하중으로 인해 베어링 피로가 가속화되고 베어링이 고장납니다. 10,000~30,000km .

느낌 패턴

체결 중 페달을 통한 진동

클러치를 감을 때 페달이 진동하면 방사형 유격이 발생한 베어링이 튀어나왔음을 나타낼 수 있습니다(내부 레이스가 허브에서 느슨함). 다이어그램에서 방사형 유격은 베어링 중심선이 더 이상 입력 샤프트 중심선과 동축이 아니라는 것을 의미합니다. 결과적인 정렬 불량으로 인해 다이어프램 스프링 핑거 팁 전체에 걸쳐 불균일한 접촉이 발생합니다. 일부 핑거는 다른 핑거보다 더 많은 하중을 전달하여 펄스 결합력을 생성합니다. 압력판이 손상되거나 디스크가 마모되어도 동일한 증상이 나타날 수 있으므로 변속기를 제거한 후 진단을 확정해야 합니다.

느낌 패턴

소음이 없는 지나치게 무거운 페달

내부적으로 고장이 나지 않고 허브나 슬리브에 바인딩된 투척 베어링은 소음 없이 작동력을 증가시킵니다. 베어링은 축 방향으로 움직이지만 마찰이 있습니다. 다이어그램에서 이는 미끄러짐에 저항하는 부식이나 버를 발생시키는 허브-슬리브 인터페이스에 해당합니다. 변속기 서비스 중 부적절한 세척 용제 사용으로 인한 윤활유 세척이 가장 일반적인 원인입니다. 최신 허브의 흑연 함침 슬리브 코팅은 이를 방지하도록 설계되었지만 용제 제거에 취약합니다.

설치 치수 및 간격 - 다이어그램에서 지정하는 사항

적절하게 그려진 스로아웃 베어링 설치 다이어그램에는 최소한 다음 사양을 갖춘 치수 블록이 포함되어 있습니다. 이러한 값은 차량마다 다르지만 아래 표에는 ZF, Sachs, LuK, Valeo 및 Exedy 기술 문서를 포함한 주요 제조업체의 OEM 서비스 매뉴얼에서 편집된 대표적인 범위가 나와 있습니다.

표 2 - 스로아웃 베어링 설치 사양 범위(승용차)
사양 일반적인 범위 측정점 메모
베어링 free play 1.0~3.0mm 베어링 접촉면에서 기계적 연결만 가능
페달 자유여행 10~30mm 페달 패드에서 페달 비율로 증폭
베어링 axial travel 8~18mm 허브 변위 완전 릴리스 시 다이어프램을 청소해야 합니다.
슬리브-허브 방사상 클리어런스 0.02~0.10mm 입력축 리테이너 OD 부하가 걸린 상태에서 자체 중심 조정 가능
포크 팁 결합 깊이 3~6mm 허브 홈에 포크 팁 깊이가 부족하면 포크가 튀어나옵니다
다이어프램 스프링 핑거 높이 공차 ±0.5mm(최대 변동) 모든 손가락에 걸쳐 이를 초과하면 클러치 떨림이 발생합니다.

교체용 스로아웃 베어링을 설치할 때 다이어그램의 치수 블록을 변속기를 다시 설치하기 전에 수행한 조립 측정에 대한 체크리스트로 사용해야 합니다. 이 단계를 건너뛰는 것이 초기 반복 실패의 가장 일반적인 원인입니다. — 특히 포크 피벗 마모로 인해 다이어그램에서 가정하는 것과 효과적인 레버 형상이 변경된 주행거리가 많은 차량의 경우.

CSC 스로아웃 베어링 다이어그램 - 다른 아키텍처

동심원 슬레이브 실린더 디자인은 다이어그램이 기존의 포크 작동식 레이아웃과 완전히 다르기 때문에 별도의 섹션을 가질 가치가 있습니다. 구형 차량에 대한 교육을 받은 많은 기술자는 CSC 다이어그램을 잘못 식별하거나 비용이 많이 드는 결과를 초래하는 기존 베어링 교체 절차를 CSC 애플리케이션에 적용하려고 시도합니다.

CSC 다이어그램이 보여주는 것

CSC 다이어그램은 유압 실린더 본체의 단면입니다. 도면에 표시되는 주요 특징은 다음과 같습니다.

  • 외부 하우징의 유압 흡입 포트 및 블리드 나사 포트
  • 실린더 보어 내에서 축 방향으로 미끄러지는 환형 피스톤
  • 피스톤 씰(일반적으로 EPDM 립 씰 또는 O-링) 및 포트에 대한 축 위치
  • 스로우아웃 베어링이 피스톤 노즈에 압착되거나 스냅핏됩니다.
  • 베어링과 압력판 핑거의 접촉을 유지하는 리턴 스프링(장착된 경우)
  • CSC를 벨 하우징에 위치시키는 장착 플랜지 볼트 패턴

다이어그램에는 포크, 피벗 스터드, 케이블/로드가 없습니다. 페달 박스의 클러치 마스터 실린더는 유압 라인을 통해 이 장치에 직접 연결됩니다. 이 시스템의 스로우아웃 베어링은 50~200N의 지속적인 예압력을 가집니다. (리턴 스프링 또는 다이어프램 스프링 프리로드의 접촉력), 심지어 페달을 놓을 때에도 항상 - 이것이 바로 CSC 투척 베어링이 간헐적인 사용이 아닌 지속적인 작동에 대한 등급을 받아야 하는 이유입니다.

일반적인 CSC 다이어그램 오독

CSC 다이어그램을 해석할 때 가장 자주 발생하는 오류는 블리드 포트를 윤활 피팅으로 잘못 식별하는 것입니다. 이 둘은 회로도에서 유사해 보이지만 완전히 다른 용도로 사용됩니다. 블리드 포트에 그리스를 바르려고 하면 윤활유가 유압 회로에 유입되어 브레이크/클러치 유체가 오염되고 수백 킬로미터 이내에 피스톤 씰이 파손됩니다.

두 번째로 흔한 실수는 피스톤에 베어링을 장착하는 방법을 잘못 읽는 것입니다. 일부 CSC 베어링은 압입식이므로 피스톤을 손상시키지 않고는 피스톤에서 분리할 수 없습니다. 다른 제품은 스냅 링을 사용하며 별도로 서비스할 수 있습니다. 다이어그램의 단면도를 보면 이를 명확하게 알 수 있습니다. 압입식 조인트에는 베어링-피스톤 인터페이스에 홈이나 클립 기능이 표시되지 않는 반면, 스냅 링 조인트에는 홈과 클립 단면이 표시됩니다.

폭스바겐 그룹의 DSG 듀얼 클러치 변속기와 같은 차량에는 실제로 두 개의 CSC 장치 동일한 벨 하우징에서(각 부분 전송에 대해 하나씩) 해당 다이어그램은 서로의 거울 이미지입니다. 재조립 중에 K1과 K2 베어링을 혼동하면 변속기가 두 클러치 팩을 분리할 수 없게 됩니다.

성능 및 경주용 베어링 다이어그램 차이점

고성능 및 경주용 투척 베어링은 OEM 교체품과 다른 표준에 따라 설계되었으며 해당 다이어그램에는 이러한 차이점이 명확하게 반영되어 있습니다. 다이어그램을 이해하면 주어진 전력 수준에 대해 올바른 성능 베어링을 지정할 때 도움이 됩니다.

앵귤러 콘택트 베어링 설계

레이싱 스로아웃 베어링은 표준 깊은 홈 볼 베어링을 앵귤러 콘택트 설계로 대체하는 경우가 많습니다. 다이어그램에서는 특정 각도로 배치된 볼 세트로 표시됩니다(일반적으로 15° ~ 40° ) 레이스 보어 축을 기준으로 합니다. 이 형상을 통해 베어링은 엔벨로프 크기를 늘리지 않고도 더 높은 결합된 축방향 및 반경방향 하중을 전달할 수 있습니다. 예를 들어 Tilton Engineering 40 시리즈 클러치 릴리스 베어링은 최대 릴리스 하중을 처리할 수 있는 등급의 일치하는 앵귤러 콘택트 베어링 세트를 사용합니다. 4,000N — 일반적인 승용차 적재량의 거의 3배입니다.

자가 정렬(구형) 접촉면

자동 정렬 성능 릴리스 베어링의 다이어그램에서 접촉면은 평평한 면이 아닌 구형 또는 볼록한 프로파일을 나타냅니다. 이 기하학적 구조는 스로아웃 베어링 축과 다이어프램 스프링 핑거 플레인 사이의 사소한 정렬 불량을 보상합니다. 이러한 정렬 불량은 엔진 토크 반응으로 인해 부하가 걸린 구동계가 이동할 수 있는 고마력 응용 분야에서 더욱 중요해집니다. 구형 표면은 접촉 응력을 재분배하여 핑거 브리넬링을 유발하는 최대 헤르츠 접촉 응력을 줄입니다.

조정 가능한 베어링 높이

일부 고성능 포크 작동식 투척 베어링에는 베어링 본체에 대한 접촉면의 유효 높이를 변경하는 조정 가능한 노즈 피스가 있습니다. 다이어그램에서 이는 잠금 너트가 있는 나사형 칼라로 표시됩니다. 이를 통해 서로 다른 압력판 핑거 높이에 대해 동일한 베어링을 구성할 수 있으며, 애프터마켓 압력판을 기존 포크 형상과 혼합할 때 유용합니다. 높이 조정 범위는 일반적으로 ±5mm .

흑연 릴리스 베어링(빈티지/슬리퍼 유형)

빈티지 레이싱 다이어그램에는 때때로 흑연 블록 릴리스 베어링(회전하지 않지만 탄소-흑연 면을 사용하여 다이어프램 스프링 핑거에서 미끄러지는 슬리퍼 베어링)이 표시됩니다. 이 디자인에는 공이나 레이스가 없습니다. 다이어그램은 강철 캐리어에 들어 있는 고체 흑연 또는 탄소 충전 PTFE 패드를 보여줍니다. 이 설계에는 지속적인 접촉(자유 플레이 제로)이 필요하며 반복적인 결합 주기로 거리 주행이 아닌 지속적인 작동 회로 사용을 제한하는 마찰열이 발생합니다.

다이어그램 마모 표시기에 따른 유지 관리 간격 및 교체 시기

폐기 베어링은 마모 품목으로 분류되며 OEM 지침에서는 겉보기 베어링 상태에 관계없이 클러치 디스크와 압력 플레이트를 교체할 때마다 베어링을 교체할 것을 일반적으로 권장합니다. 이유는 간단합니다. 클러치 서비스 직후 베어링이 고장날 경우 변속기를 다시 제거하는 데 드는 인건비는 베어링 자체 비용의 몇 배입니다.

50,000~80,000km 표시

도심 주행(잦은 클러치 사용, 가다 서다)의 경우, 이는 폐기 베어링 검사가 권장되는 첫 번째 마일리지입니다. 다른 이유로(기어박스 서비스, 듀얼 매스 플라이휠 교체) 변속기를 떨어뜨리는 경우 베어링의 축 유격이 다음보다 큰지 검사해야 합니다. 0.3mm 보다 큰 방사형 유격 0.2mm , 입력 샤프트 슬리브의 베어링으로 측정됩니다.

클러치 서비스 주기(마일리지 상관없음)

모든 클러치 작업은 자동 폐기 베어링 교체입니다. 이는 Sachs, LuK, Valeo 및 Exedy의 업계 표준 권장 사항입니다. 이들 모두는 이러한 이유로 클러치 키트 패키지에 폐기 베어링을 공급합니다. 새 클러치 키트와 함께 원래 베어링을 재사용하려고 하면 대부분의 브랜드에서 클러치 키트 보증이 무효화됩니다.

소음 기반 교체(마일리지 상관없음)

클러치 페달 관련 소음(페달 움직임에 따라 나타나거나 사라지는 소음)은 주행 거리에 관계없이 베어링 교체를 중단할 충분한 근거가 됩니다. 이 증상을 무시하면 클러치가 분리된 위치(차량이 구동을 할 수 없음)에 잠기거나 접촉면 조각으로 인해 압력판 다이어프램 핑거가 손상되어 베어링 교체가 전체 클러치 키트 교체로 바뀔 수 있는 완전한 베어링 고작 위험이 있습니다.

CSC 유압 누출(모든 마일리지)

유압유가 누출되기 시작하는 CSC 스로아웃 베어링의 피스톤 씰에 결함이 있습니다. 베어링은 피스톤과 일체형이므로 CSC 장치 전체를 교체해야 합니다. 클러치 마찰 디스크의 유압유 오염은 부차적인 결과입니다. 디스크 표면에 클러치 유체가 소량 있어도 마찰 계수가 대략적으로 감소합니다. 0.35~0.15 미만 , 최대 토크에서 클러치 슬립이 발생합니다.

폐기 베어링 다이어그램의 윤활 지점

모든 전문적인 투척 베어링 설치 다이어그램은 그리스 기호로 특정 윤활 지점을 표시합니다. 잘못된 위치에 윤활유를 바르거나 잘못된 유형을 사용하면 전혀 바르지 않는 것만큼 많은 문제가 발생합니다.

A

입력 샤프트 리테이너 슬리브/허브 보어 인터페이스

A 고융점 그리스의 얇은 피막 (NLGI 등급 2, 리튬 착물 또는 이황화 몰리브덴 기재)은 허브가 미끄러지는 입력 샤프트 베어링 리테이너 슬리브의 외부에 적용됩니다. 필름은 얇아야 하며, 과잉 부분 없이 눈에 띄게 커버되어야 합니다. 과도한 그리스는 클러치 디스크로 이동하여 마찰 표면을 오염시킵니다.

B

포크 피벗 볼 스터드

포크 피벗 소켓에는 동일한 고융점 그리스가 소량 도포됩니다. 볼 스터드 피벗에서는 볼 표면에 그리스가 도포됩니다. 샤프트 유형 피벗에서 포크 샤프트의 각 끝에 있는 부싱은 저크 피팅(있는 경우)을 통해 또는 분해 시 그리스를 받습니다.

C

허브 접점의 포크 팁

포크 팁이 베어링 허브 귀 또는 홈에 닿는 곳에 소량의 그리스가 마모 부식을 방지하고 클러치 페달 떨림을 유발하는 스틱 슬립을 줄입니다. 전체 포크 팁이 아닌 접촉 부분에만 그리스가 묻어 있습니다.

X

윤활하지 마십시오: 베어링 접촉면

다이어프램 스프링 핑거에 닿는 던져진 베어링 접촉면은 건조한 상태로 유지되어야 합니다. 이 표면에 그리스가 바르면 손가락이 베어링 표면을 편심적으로 움직일 수 있는 미끄러짐 평면이 생성되어 진동이 발생하고 두 구성 요소의 마모가 가속화됩니다. 최신 베어링은 공장에서 내부적으로 윤활 처리되어 밀봉되어 있습니다. 추가 윤활이 필요하지 않습니다. .

베어링 다이어그램 폐기 및 교체에 대해 자주 묻는 질문

스로아웃 베어링과 릴리스 베어링의 차이점은 무엇입니까?

두 개의 서로 다른 이름으로 참조되는 동일한 구성 요소입니다. "스로우 아웃 베어링"은 전통적인 북미 용어입니다. "릴리스 베어링"은 유럽 서비스 문헌과 ZF, Sachs, Valeo와 같은 제조업체의 OEM 부품 카탈로그에서 더 일반적입니다. 일부 서비스 다이어그램에서는 "클러치 릴리스 베어링"(CRB)을 정식 명칭으로 사용합니다. 세 가지 용어는 모두 페달을 밟을 때 클러치를 분리하는 동일한 베어링을 나타냅니다.

변속기를 제거하지 않고도 스로아웃 베어링 불량을 진단할 수 있나요?

그렇습니다. 합리적인 자신감을 가지고 말이죠. 실패한 스로아웃 베어링은 거의 항상 클러치 페달 위치와 관련된 소음을 생성합니다. 엔진이 작동 중인 상태에서 클러치 페달을 천천히 밟습니다. 페달이 움직이기 시작하자마자 소음(삐걱거리는 소리, 갈리는 소리, 삑삑거리는 소리)이 들리기 시작하고 성격이 바뀌거나 바닥 근처에서 멈추는 경우, 던진 베어링이 주요 용의자입니다. 페달 위치에 관계없이 항상 소음이 발생한다면 변속기 자체에 문제가 있을 가능성이 높습니다. 이 페달 의존형 소음 테스트는 다이어그램의 정지 대 해제 베어링 위치와 직접적인 상관 관계가 있습니다. 즉, 페달이 움직일 때 베어링만 움직이므로 페달 이동과 함께 추적하는 소음은 베어링이나 즉각적인 접촉점에서 발생해야 합니다.

풀형 클러치와 푸시형 클러치의 스로아웃 베어링 다이어그램은 어떻게 다릅니까?

푸시형 클러치(가장 일반적인 설계)에서 스로아웃 베어링은 압력판의 기어박스 쪽에 있으며 엔진 쪽으로 밀려 다이어프램 스프링 핑거를 누릅니다. 풀형 클러치에서 해제 메커니즘은 압력판의 엔진 측에 있고 베어링은 플라이휠 측에서 핑거를 잡아당깁니다. 다이어그램의 힘 화살표와 베어링 이동 방향은 두 설계 간에 완전히 반대입니다. 풀형 클러치는 역사적으로 농업 장비 및 일부 유럽 트럭(예: Eaton Fuller)에서 흔히 사용되었지만 높은 클램핑 하중에서 보다 일관된 페달 느낌을 제공하기 때문에 고성능 애프터마켓 설정에 가끔 나타납니다.

폐기 베어링 다이어그램에 "자동 중심 조정" 기능이 표시된다는 것은 무엇을 의미합니까?

자체 중심 조정(플로팅 또는 자체 정렬이라고도 함) 스로우 아웃 베어링에는 허브와 외부 본체의 맞춤이 있어 소량의 방사형 플로트를 허용합니다. 일반적으로 0.5~2.0mm 반경 방향 이동 - 입력 샤프트 슬리브를 타고 있는 허브와 압력판과 접촉하는 외부 몸체 사이. 이 플로트는 클러치가 입력 샤프트와 완벽하게 동심이 아니더라도 베어링이 압력 플레이트의 다이어프램 스프링 핑거 팁과 정렬되도록 합니다. 다이어그램에서는 이를 허브 OD와 외부 캐리어 ID 사이의 여유 간격으로 보여줍니다. 종종 웨이브 스프링이나 센터링 스프링을 사용하여 하중이 가해진 상태에서 방사형 이동을 방지하지 않고 비결합 중에 외부 본체를 중앙에 유지합니다.

새 스로아웃 베어링에서 설치 직후 소음이 나는 이유는 무엇입니까?

설치 직후 새로운 던지기 베어링 소음은 거의 항상 다이어그램에 표시되는 세 가지 설치 오류 중 하나를 나타냅니다. (1) 자유 유격이 올바르게 설정되지 않았고 베어링이 정지 상태에서 압력판 핑거와 접촉하여 연속 부하에서 작동하고 열 소음을 발생시킵니다. (2) 설치 전에 허브 슬리브에 윤활유를 바르지 않았기 때문에 베어링이 입력 샤프트 리테이너에 묶여 자유롭게 미끄러지지 않습니다. (3) 포크 팁이 허브 홈에 올바르게 장착되지 않아 베어링이 축에서 벗어나 압력판 핑거와 비스듬히 접촉하게 됩니다. 베어링 자체에 결함이 있다고 가정하기 전에 다이어그램의 여유 치수와 포크 결합 깊이 치수로 돌아가 이 세 가지 점을 확인하십시오.

클러치 키트 전체를 교체하지 않고 스로아웃 베어링만 교체할 수 있는 방법이 있나요?

기술적으로는 그렇습니다. 하지만 권장되는 방법은 아닙니다. 폐기 베어링만 교체하려면 여전히 대부분의 차량에서 전체 변속기를 제거해야 합니다. 이는 전체 클러치 작업과 동등한 노동력입니다. 클러치 디스크, 압력 플레이트 및 폐기 베어링은 관련 속도로 마모되므로(모두 동일한 결합 주기 횟수가 적용됨) 마모된 압력 플레이트 및 디스크에 새 베어링을 설치하면 새 베어링이 높이가 고르지 않을 수 있는 마모된 다이어프램 스프링 핑거(다이어그램의 사양 블록에 표시된 0.5mm 허용 오차 초과)를 만나 첫날부터 동일한 진동 및 마모 패턴이 가속화됩니다. 전체 클러치 키트에 비해 베어링 키트의 비용은 일반적으로 총 수리 비용의 15~25% 미만 , 부품 대체를 경제적으로 비합리적으로 만듭니다.

전기자동차(EV)에는 투척 베어링이 있나요?

표준 배터리 전기 자동차(BEV)에는 수동 클러치가 없으므로 투척 베어링이 없습니다. 전기 모터는 클러치 메커니즘 없이 고정 비율 단일 속도 감속 기어를 통해 구동 휠에 연결됩니다. 그러나 일부 고성능 EV 애플리케이션 및 특정 하이브리드 구성은 자동화된 수동 변속기 또는 클러치 팩을 유지하는 듀얼 클러치 변속기를 사용합니다. 이 경우 전기로 작동되는 CSC 장치가 사용되고 던지기 베어링이 포함되어 있지만 페달로 작동되는 유압 회로가 아닌 전자 클러치 액추에이터에 의해 제어됩니다.

스로아웃 베어링을 설치할 때 입력 샤프트 슬리브에 어떤 그리스가 바르나요?

스로우 아웃 베어링 다이어그램의 윤활 참고 사항에는 클러치 환경과 호환되는 고온, 고융점 그리스가 지정되어 있습니다. 대부분의 OEM 및 클러치 키트 제조업체(LuK, Sachs, Valeo, Exedy)에는 클러치 키트에 적절한 그리스가 담긴 작은 봉지가 포함되어 있습니다. 별도로 소싱하는 경우 이황화 몰리브덴(MoS2) 그리스, NLGI 등급 2 , 적점은 180°C 이상이 적당합니다. 구리 고착 방지 화합물은 때때로 기술자가 사용하지만 더 쉽게 이동할 수 있고 높은 열 전도성으로 인해 베어링 허브로의 열 전달을 가속화할 수 있기 때문에 이상적이지 않습니다. 휠 베어링 그리스나 섀시 그리스는 절대 사용하지 마십시오. 둘 다 너무 부드러워 클러치 열로 인해 액화되어 디스크 표면으로 이동합니다.
