마모된 클러치 릴리스 베어링에서 어떤 소음이 발생합니까?

마모된 클러치 릴리스 베어링의 소리는 실제로 어떤가요?

착용 클러치 릴리스 베어링 - 스로아웃 베어링이라고도 함 - 가장 일반적으로 특히 클러치 페달을 밟을 때 나타나는 고음의 삐걱거리는 소리, 삑삑거리는 소리 또는 갈리는 소음 놓으면 사라집니다. 페달 움직임과의 이러한 온오프 관계는 불량한 릴리스 베어링과 다른 드라이브트레인 소음을 구분하는 가장 명확한 진단 단서입니다. 어떤 경우에는 베어링이 삐걱거리는 소리를 넘어 금속 부품 사이의 물리적 접촉으로 진행되면 소리가 거칠고 금속이 갈리는 소리로 바뀌기도 합니다. 발이 클러치 페달에 닿는 순간 성격이 바뀌는 일관된 으르렁거림이나 웅웅거리는 소리가 들리면 클러치 릴리스 베어링 고장이 가장 가능성이 높은 원인입니다.

무엇을, 언제 듣는지 정확히 이해하면 파일럿 베어링 마모, 입력 샤프트 베어링 고장, 변속기 소음 ​​등으로 문제를 잘못 진단하는 일을 피할 수 있습니다. 각각은 서로 다른 시간과 조건에서 소음을 발생시킵니다. 릴리스 베어링의 소음 신호는 페달 작동과 직접적으로 연결되어 있어 귀로 식별할 수 있는 가장 간단한 구성 요소 중 하나입니다.

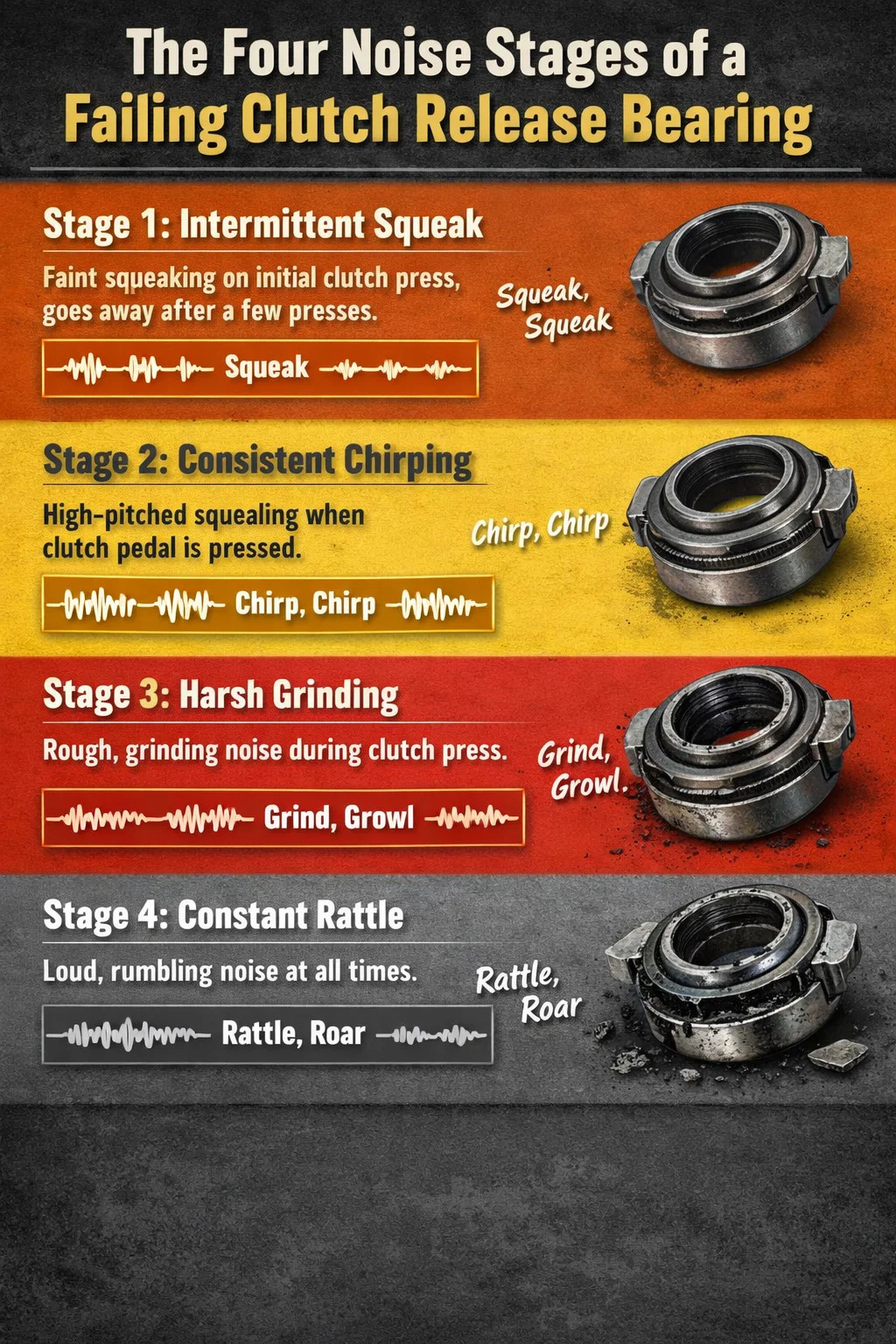

고장난 클러치 릴리스 베어링의 4가지 뚜렷한 소음 단계

베어링 마모가 한꺼번에 나타나는 경우는 거의 없습니다. 악화는 미묘한 것부터 재앙적인 것까지 상당히 예측 가능한 호를 따르며, 각 단계는 서로 다른 음향 특성을 생성합니다. 어느 단계에 있는지 알면 긴급성을 측정하는 데 도움이 됩니다.

1단계 — 간헐적인 끽끽거리는 소리

초기 단계에서는 베어링 내부의 윤활유가 분해되거나 건조되기 시작합니다. 자동차가 밤새도록 앉아 있는 후 첫 번째 클러치를 누를 때만 희미한 삐걱거리는 소리가 들릴 수 있으며, 베어링이 예열되면 몇 번 누르면 사라집니다. 많은 운전자들은 이것을 아침 응결이나 차가운 변속기로 일축합니다. 무시하기 쉽지만 문제를 해결하는 데 가장 저렴하고 방해가 가장 적은 시간입니다. 이 시점의 베어링 교체는 일반적으로 부수적 손상이 가장 적습니다.

2단계 - 페달을 밟을 때 지속적으로 삑삑거리는 소리 또는 삐걱거리는 소리가 납니다.

가장 일반적으로 보고되는 단계입니다. 이제 소음이 반복 가능합니다. 클러치 페달을 밟으면 비명 소리가 들립니다. 페달을 떼면 소음이 멈춥니다. . 소리는 고주파수이며 때로는 새가 지저귀는 소리나 자전거 브레이크 소리로 묘사되기도 합니다. 내부적으로 베어링의 볼 또는 롤러 요소가 건조해지고 케이지 또는 레이스가 마모되기 시작합니다. 이 시점에서 베어링은 기능적이지만 성능이 저하됩니다. 일관된 소음이 시작되면 3단계로의 진행이 빠르게 이루어질 수 있기 때문에 대부분의 기계공은 이 단계를 교체 일정을 정하기 위한 실질적인 임계값으로 간주합니다.

3단계 - 가혹한 갈기 또는 으르렁거림

높은 음조의 비명 소리는 더 낮고 거친 갈리는 소리 또는 으르렁거리는 소리로 전환됩니다. 이는 베어링 내부의 롤링 요소가 파손되기 시작했거나 베어링 레이스에 눈에 띄게 흠집이 생겼음을 나타냅니다. 금속-금속 접촉이 발생하고 있습니다. 이 단계에서는 클러치 페달을 밟고 있는 동안 베어링이 고착될 위험이 있습니다. , 클러치 포크가 분리된 위치에 잠기고 발이 묶일 수 있습니다. 클러치 페달 자체를 통해 전달되는 진동이 이 단계에서 종종 나타나는데, 이는 발 아래에서 느껴지는 맥동이나 거칠기입니다.

4단계 - 페달 위치에 관계없이 지속적인 소음

베어링이 주변 구성품과 거의 지속적으로 접촉할 정도로 붕괴되면 페달을 밟든 밟지 않든 소음이 발생합니다. 이 단계에서는 베어링이 파손되어 압력판, 클러치 디스크 또는 플라이휠까지 손상될 수 있습니다. 여기서 수리 비용이 급격히 증가합니다. 1단계나 2단계에서 부품 및 인건비가 $300~$500인 작업에 압력판과 플라이휠 표면 재포장 또는 교체를 고려하면 $1,200~$1,800를 초과할 수 있습니다.

클러치 릴리스 베어링에서 소음이 발생하는지 확인하는 방법

수동 변속기에는 비슷한 소리를 낼 수 있는 여러 베어링(입력 샤프트 베어링, 파일럿 베어링 또는 부싱, 카운터샤프트 베어링)이 포함되어 있으므로 릴리스 베어링이 불량하다고 결론을 내리기 전에 몇 가지 간단한 점검을 실행해 보는 것이 좋습니다.

페달 프레스 테스트

엔진이 작동 중인 상태에서 차량을 주차하고 변속기를 중립에 놓습니다. 클러치 페달을 천천히 밟으십시오. 페달을 밟기 시작하는 순간 삐걱거리는 소리나 갈리는 소리가 시작되고 페달을 완전히 놓았을 때 멈추는 경우, 클러치 릴리스 베어링이 주요 원인일 수 있습니다. 소음은 페달 움직임에 따라 일관되게 추적되어야 합니다. 더 많이 누를수록 소음이 더 커지고 베어링이 압력판 손가락과 접촉하는 방식에 따라 페달 깊이에 따라 피치가 달라질 수 있습니다.

입력 샤프트 베어링과 구별

착용 input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

파일럿 베어링 또는 부싱과의 구별

파일럿 베어링(또는 많은 차량의 부싱)은 플라이휠 중앙에 위치하며 변속기 입력 샤프트 끝을 지지합니다. 마모된 파일럿 베어링은 일반적으로 클러치 슬립 단계(정지 상태에서 당기고 클러치가 부분적으로 결합되는 경우) 중에 소음을 발생시킵니다. 또한 엔진이 작동 중인 상태에서 변속기가 중립에 있을 때 삐걱거리거나 윙윙거리는 소리가 발생할 수 있는데, 이는 릴리스 베어링의 순수한 페달 누름 특성과 다릅니다.

진동을 느껴보세요

클러치 페달을 천천히 밟은 상태에서 기어 변속 장치에 손을 가볍게 올려놓으십시오. 고장난 릴리스 베어링은 종종 변속기 터널 근처 바닥판의 일부 차량에서 느낄 수 있는 드라이브트레인을 통해 미묘한 진동이나 거칠기를 전달합니다. 페달을 밟을 때 들리는 삐걱거리는 소리와 결합된 이 촉각적 피드백은 릴리스 베어링을 확실하게 가리킵니다.

클러치 릴리스 베어링이 마모되는 이유

일부 고장 모드는 예방할 수 있고 이를 해결하면 다음 베어링의 수명이 연장되므로 근본 원인을 이해하는 것이 중요합니다.

클러치 페달에 발을 올려 놓기

이는 조기 릴리스 베어링 고장의 가장 일반적인 원인입니다. 클러치 페달에 5~10lbs의 매우 가벼운 정지 압력이라도 압력판 다이어프램 스프링 핑거에 대해 릴리스 베어링 회전을 유지합니다. . 정상 작동 시 베어링은 기어를 변속하는 데 걸리는 몇 분의 1초 동안만 부하를 받습니다. 교통 상황에서 클러치 페달에 발을 올려놓은 운전자는 시간당 수천 번의 추가 부하 회전을 추가하여 마모를 극적으로 가속화할 수 있습니다. 이런 방식으로 구동되는 베어링의 수명 마일리지는 100,000마일에서 30,000마일 미만으로 줄어들 수 있습니다.

언덕에서 클러치를 타고

핸드 브레이크를 사용하는 대신 클러치 맞물림의 균형을 맞춰 경사면에서 차량을 정지 상태로 유지하면 릴리스 베어링이 지속적인 부하를 받고 클러치 디스크가 지속적인 슬립 상태로 유지됩니다. 베어링 마모 외에도 클러치 디스크에 윤이 나고 플라이휠 표면에 흠집이 생깁니다. 이 기술을 사용하여 5분간 언덕을 유지하면 수십 마일을 주행하는 것과 동일한 마모가 발생할 수 있습니다.

오염 및 수분 침투

최신 밀봉형 베어링은 사전 윤활 처리되어 유지 관리 없이 작동하도록 설계되었지만 시간이 지남에 따라 밀봉 성능이 저하되며 특히 습하고 진흙이 많거나 먼지가 많은 환경에서 작동하는 차량의 경우 더욱 그렇습니다. 습기나 모래가 베어링에 들어가면 윤활유가 손상되고 마모가 시작됩니다. 오프로드 또는 도로 염분 살포가 심한 지역에서 사용되는 차량은 깨끗하고 건조한 조건에서 주행하는 차량보다 훨씬 낮은 주행거리에서 릴리스 베어링 마모를 보이는 경우가 많습니다.

정렬 불량 및 부적절한 설치

입력 샤프트 베어링 리테이너의 중앙에 완벽하게 위치하지 않은 릴리스 베어링 또는 피벗 지점에서 구부러지거나 마모된 클러치 포크는 베어링에 불균일한 하중을 가하게 됩니다. 이로 인해 베어링이 처리할 수 없는 측면 하중 조건이 발생하여 베어링 레이스의 한쪽 면에 급격한 마모가 발생합니다. 이 경우 소음 신호는 고르지 않은 로딩을 반영하는 부드러운 삐걱거리는 소리라기보다는 페달을 밟을 때 리드미컬한 똑딱거리거나 덜거덕거리는 소리인 경우가 많습니다.

교체 없이 서비스 수명 연장

완벽한 드라이빙 기술에도 불구하고 릴리즈 베어링은 마모되는 아이템입니다. 대부분의 제조업체는 클러치 어셈블리 서비스 수명을 다음 범위로 나열합니다. 차량 중량, 변속기 유형 및 사용 패턴에 따라 80,000~150,000마일 . 견인에 사용되는 대형 트럭과 차량은 해당 범위의 하단에 더 빨리 도달합니다. 많은 기술자들은 클러치 디스크를 교체할 때마다 릴리스 베어링을 교체할 것을 권장합니다. 베어링에 접근하는 데 드는 인건비가 전체 작업 비용의 대부분을 차지하기 때문입니다.

소음 비교: 클러치 릴리스 베어링과 기타 일반적인 클러치 소음 비교

클러치 영역에서 발생하는 모든 소음이 릴리스 베어링에 문제가 있음을 의미하는 것은 아닙니다. 아래 표는 가장 일반적인 소음원과 그 특성을 비교하여 진단 범위를 좁히는 데 도움이 됩니다.

마모된 클러치 릴리스 베어링에 수반되는 기타 증상

소음은 주요 지표이지만, 실패한 투척 베어링은 종종 다른 증상과 함께 나타나며, 이를 종합하면 더 강력한 진단 사례가 됩니다.

• 클러치 페달 진동: 클러치를 누를 때 발 밑이 맥동하거나 거칠어지는 현상. 이는 클러치 포크와 유압 또는 케이블 연결 장치를 통해 진동을 전달하는 베어링의 고르지 못한 표면으로 인해 발생합니다.
• 페달 노력 증가: 베어링이 마모되고 내부 항력이 증가함에 따라 운전자가 페달을 밟을 때 극복해야 하는 추가적인 저항이 생성됩니다. 변경은 점진적이며 새로 정비된 클러치와 비교할 때까지 놓치기 쉽습니다.
• 기어를 연결하거나 분리하는 데 어려움이 있음: 고급 단계에서는 베어링이 걸리기 시작하거나 클러치 포크가 묶이게 되면 클러치가 불완전하게 분리되어 기어 변경이 까다롭거나 어려워질 수 있습니다.
• 클러치 미끄러짐: 미끄러짐은 마모된 클러치 디스크 증상인 경우가 더 많지만, 베어링이 압착되거나 붕괴되면 압력판이 클러치 디스크를 완전히 고정하는 것을 방해하여 하중이 가해지면 미끄러질 수 있습니다.
• 눈에 보이는 베어링 재료 또는 금속 입자: 검사 커버가 있는 차량이나 클러치 교체 중 벤치에 있는 차량에서 기술자는 베어링 재료 파손과 일치하는 벨 하우징에서 반짝이는 금속 잔해를 관찰하는 경우가 있습니다.

소음이 나는 클러치 릴리스 베어링으로 ​​얼마나 오랫동안 운전할 수 있습니까?

이는 전적으로 베어링이 어느 단계에 도달했는지에 따라 달라집니다. 1단계(간헐적으로 차가운 소리가 나는 소리) 또는 초기 2단계(페달을 밟을 때 지속적으로 끼익 소리가 나지만 다른 증상은 없음)에서 많은 운전자는 수리를 준비하는 동안 몇 주 또는 심지어 몇 달 동안 계속해서 차량을 안전하게 작동합니다. 베어링이 기능을 유지하고 소음이 진행되지 않는 한 위험은 관리 가능합니다.

연삭이 시작되면(3단계) 계속 운전하면 상당한 고장 위험이 따릅니다. 클러치 페달을 밟고 있는 동안 베어링이 걸리면 클러치 메커니즘이 분리된 위치에 잠길 수 있어 기어를 체결할 수 없게 됩니다. 최악의 경우, 붕괴된 베어링은 플라이휠과 압력판 표면에 상처를 입히는 벨하우징 내부에 잔해물을 흩뿌려, 그렇지 않은 경우 간단한 베어링과 클러치 디스크 교체에 수백 달러를 추가하게 됩니다.

많은 숙련된 정비사가 사용하는 실용적인 지침입니다. 클러치를 밟을 때마다 소음이 발생하고 2주 이상 지속되는 경우 즉시 수리를 예약하세요. 소음이 한 번이라도 삐걱거리는 소리에서 갈리는 소리로 바뀌었다면 긴급하게 처리하십시오.

교체 프로세스에 포함되는 내용

클러치 릴리스 베어링을 교체하려면 클러치 어셈블리에 접근하기 위해 변속기를 제거해야 합니다. 이것이 바로 이 작업이 인건비를 수반하는 이유입니다. 베어링 자체는 저렴한 부품으로 대부분의 승용차에서 일반적으로 가격이 20~80달러 사이이지만, 앞 엔진, 후륜 구동 차량의 변속기 제거에는 일반적으로 3~5시간의 노동 시간이 소요됩니다. 전륜 구동 트랜스액슬 제거에는 차량의 레이아웃과 접근성에 따라 4~8시간이 걸릴 수 있습니다.

베어링에 접근하는 데 이러한 모든 노력이 필요하기 때문에 전체 클러치 키트를 동시에 교체하는 것이 표준 관행이자 재정적으로 합리적인 방법입니다. 클러치 키트에는 디스크, 압력판, 릴리스 베어링이 포함되며 경우에 따라 새 파일럿 베어링이나 부싱도 포함됩니다. 전체 키트에 대한 증분 부품 비용은 베어링만 $100~$300인 경우가 많습니다. 이는 1년 후 클러치 디스크가 고장날 경우 두 번째 분해에 필요한 추가 노동력의 일부에 불과합니다.

이때 플라이휠 상태도 점검해야 합니다. 열 균열, 딱딱한 부분(반짝이는 파란색 원형 패치) 또는 약 0.030인치보다 깊은 홈이 있는 플라이휠은 표면을 다시 덮거나 교체해야 합니다. , 마모되거나 흠집이 난 플라이휠은 새 클러치 디스크의 마모를 가속화하고 서비스 직후에도 클러치 떨림이나 떨림을 유발할 수 있습니다.

차량 카테고리별 일반적인 비용 범위

• 경제형 및 소형 자동차(예: Honda Civic, VW Golf, Toyota Corolla): 독립 상점에서의 인건비가 포함된 전체 클러치 키트의 경우 $450~$900입니다.
• 고성능 및 스포츠카(예: Subaru WRX, Ford Mustang, Chevrolet Camaro): 부품 사양 및 변속기 유형에 따라 $700~$1,400.
• 소형 트럭 및 SUV(예: Toyota Tacoma, Ford Ranger): $600~$1,200, 경우에 따라 추가 트랜스퍼 케이스 분리가 필요한 4륜 구동 차량의 경우.
• 복잡한 트랜스액슬 배열을 갖춘 유럽 차량(예: BMW M 시리즈, 매뉴얼이 포함된 Porsche 911): 부품 비용 상승 및 노동 시간 연장으로 인해 $1,200~$2,500.

조기 클러치 해제 베어링 고장 방지

좋은 운전 습관은 스로아웃 베어링 유지 관리의 가장 효과적인 형태입니다. 베어링은 일반적인 기어 변경 시 발생하는 짧은 주기적인 부하를 처리하도록 설계되었습니다. 로딩이 계속되거나 과도해지면 문제가 발생합니다.

1. 기어 변경 사이에 클러치 페달에서 왼발을 떼십시오. 클러치 페달 왼쪽의 데드 페달(발판)에 올려 놓습니다. 수천 마일에 걸쳐 몇 파운드의 정지 압력을 곱하면 하중을 받는 동안 상당한 베어링 시간이 추가됩니다.
2. 언덕에서는 클러치가 아닌 핸드브레이크를 사용하십시오. 경사로에서 신호등을 기다릴 때에는 클러치 슬립으로 위치를 유지하기보다는 핸드 브레이크를 작동시키십시오.
3. 과감하게 기어 변경을 완료합니다. 느리고 주저하는 클러치 결합은 변속 주기당 베어링에 더 오랜 시간 동안 부하를 유지합니다. 부드럽고 합리적으로 신속한 페달 움직임으로 베어링 수명이 연장됩니다.
4. 클러치 서비스 중에 클러치 포크와 피벗을 검사하십시오. 착용 pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. 클러치 유압 누출이 있으면 즉시 해결하십시오. 유체가 새어 나오는 클러치 마스터 또는 슬레이브 실린더는 클러치 디스크를 오염시킬 수 있으며 현대 차량에 흔히 사용되는 유압 릴리스 베어링 시스템에서는 베어링 어셈블리 자체의 작동 및 수명에 영향을 미칠 수 있습니다.

동심 슬레이브 실린더와 기존 포크 작동 베어링 비교

1990년대 후반부터 생산된 많은 차량이 전통적인 외부 슬레이브 실린더와 클러치 포크 배열 대신 동심 슬레이브 실린더(CSC)를 사용한다는 점은 주목할 가치가 있습니다. CSC 시스템에서 유압 슬레이브 실린더는 벨하우징 내부 입력 샤프트 바로 주위에 장착되며 릴리스 베어링은 단일 어셈블리로 장치에 통합됩니다.

고장난 CSC 베어링의 소음 특성은 기본적으로 전통적인 스로아웃 베어링의 소음 특성(페달을 밟을 때 삐걱거리거나 갈리는 소리)과 동일하지만 진단 및 수리는 다릅니다. CSC는 유압 구성요소와 분리하여 교체할 수 없습니다. ; 전체 장치를 어셈블리로 교체해야 합니다. CSC 장치의 비용은 일반적으로 부품 자체에 대해 80~250달러로 독립형 베어링보다 비싸지만 구성 요소의 결합 특성을 고려하면 여전히 합리적입니다. CSC 고장의 징후에는 벨하우징으로의 클러치 유체 누출도 포함되며, 이는 베어링 소음 외에도 클러치 디스크 오염을 일으킬 수 있습니다.

요약: 기억해야 할 주요 사실

• 착용 clutch release bearing primarily produces a 클러치 페달을 밟을 때 발생하고 발을 떼면 없는 삐걱거리는 소리, 삐걱거리는 소리 또는 갈리는 소음.
• 반대 패턴(페달을 올릴 때 소음, 밟을 때 조용함)은 릴리스 베어링이 아닌 입력 샤프트 베어링을 가리킵니다.
• 고장은 간헐적인 삐걱거림, 지속적인 삐걱거림, 갈리는 소리, 페달 위치에 관계없이 지속적인 소음의 4단계를 거쳐 진행됩니다.
• 조기 고장의 가장 일반적인 원인은 클러치 페달에 발을 올려놓는 것입니다. 이로 인해 부하가 걸린 상태에서 베어링이 계속 회전하게 됩니다.
• 변속기가 꺼진 상태에서 베어링만 교체하는 것은 경제성이 낮습니다. 전체 클러치 키트는 비용이 약간 더 들고 디스크나 압력판이 두 번째로 분해되는 것을 방지합니다.
• 갈리는 소음이 나타나면 수리를 긴급하게 처리하십시오. 계속 운전하면 베어링 압착, 변속기 입력축 손상, 수리 비용 증가 등의 위험이 있습니다.
