베어링 고장의 가장 큰 원인은 무엇입니까?

가장 큰 원인 베어링 고장은 윤활과 관련이 있습니다

직접적인 답변을 원하시면: 부적절하거나 부적절한 윤활은 베어링 고장의 주요 원인이며 모든 조기 베어링 고장의 약 36%~54%를 차지합니다. , 산업 및 애플리케이션에 따라 다릅니다. SKF, NSK 등 주요 베어링 제조업체가 실시한 일부 연구에서는 윤활 관리 실패로 인한 오염 사례를 고려할 때 수치가 훨씬 더 높아졌습니다.

베어링은 정밀하게 설계된 부품입니다. 롤링 요소, 궤도 및 케이지는 종종 높은 속도와 온도에서 엄청난 응력 하에서 작동합니다. 금속 표면을 분리하는 올바른 윤활막이 없으면 직접적인 접촉이 발생하여 급격한 마모, 발열, 표면 피로 및 궁극적으로 치명적인 고장이 발생합니다. 물리학은 간단합니다. 속도가 빠른 금속 위의 금속은 열을 발생시키고, 열은 재료를 저하시키며, 품질이 저하된 재료는 파손됩니다.

즉, 베어링 고장은 단일 요인으로 인해 발생하는 경우가 거의 없습니다. 윤활 문제는 종종 다른 실패 모드를 유발하거나 가속화합니다. 제조 공장, 풍력 터빈, 자동차 구동계, 식품 가공 라인 등 회전 장비를 관리하는 모든 사람에게는 원인의 전체 스펙트럼과 상호 작용 방식을 이해하는 것이 필수적입니다.

윤활 실패가 베어링 손상 통계를 지배하는 이유

윤활 불량은 단순히 그리스나 오일이 떨어지는 문제가 아닙니다. 이는 윤활유가 제 역할을 하지 못하게 하는 광범위한 조건을 포함합니다. 이러한 각 조건은 베어링 표면에 뚜렷한 손상 패턴을 생성합니다.

윤활량이 부족함

베어링에 윤활유가 충분하지 않으면 전동체를 전동면에서 분리하는 탄성 유체 역학 필름이 너무 얇아져 금속 간 접촉을 방지할 수 있습니다. 이로 인해 접착 마모, 번짐 및 국부적인 열 스파이크가 발생합니다. 1,500RPM 이상으로 작동하는 전기 모터에서 금속 표면은 윤활유가 고갈된 후 몇 분 안에 파괴적인 온도에 도달할 수 있습니다.

잘못된 윤활제 유형 또는 점도

적용 속도 및 온도에 대해 잘못된 점도 등급의 윤활유를 사용하는 것은 가장 일반적인 유지 관리 오류 중 하나입니다. 윤활유가 너무 묽으면 하중이 가해졌을 때 적절한 유막을 유지할 수 없습니다. 너무 두꺼운 것은 휘젓고 끌림으로 인해 과도한 열이 발생합니다. 예를 들어, 고속 스핀들 베어링의 경우 저점도 오일이나 NLGI 1 그리스 대신 표준 NLGI 2 그리스를 사용하면 작동 온도가 크게 올라가고 베어링 수명이 단축됩니다.

과도한 윤활

직관에 반해 윤활유를 너무 많이 사용하는 것도 심각한 문제입니다. 그리스가 과도하게 도포된 베어링은 휘저음으로 인해 내부 온도가 상승하여 그리스 기유와 증주제가 분해되어 누출 및 경화가 발생합니다. 과도한 그리스 공급은 전기 모터 베어링 고장의 상당 부분을 차지합니다. , 기술자가 오래된 재료를 제거하지 않고 그리스를 도포하는 경우가 많아 시간이 지남에 따라 문제가 더욱 악화됩니다.

윤활유 열화

그리스와 오일의 사용 수명은 유한합니다. 열 순환, 산화, 수분 침투 및 기계적 전단은 모두 시간이 지남에 따라 윤활유 성능을 저하시킵니다. 시운전 시 완벽하게 테스트된 그리스는 작동 조건에 따라 4,000~8,000시간 사용 후 대부분의 보호 성능을 상실할 수 있습니다. 많은 유지보수 간격은 실제 상태가 아닌 달력 시간을 기준으로 설정되므로 베어링은 유효 수명이 오래 지난 윤활유로 작동하게 됩니다.

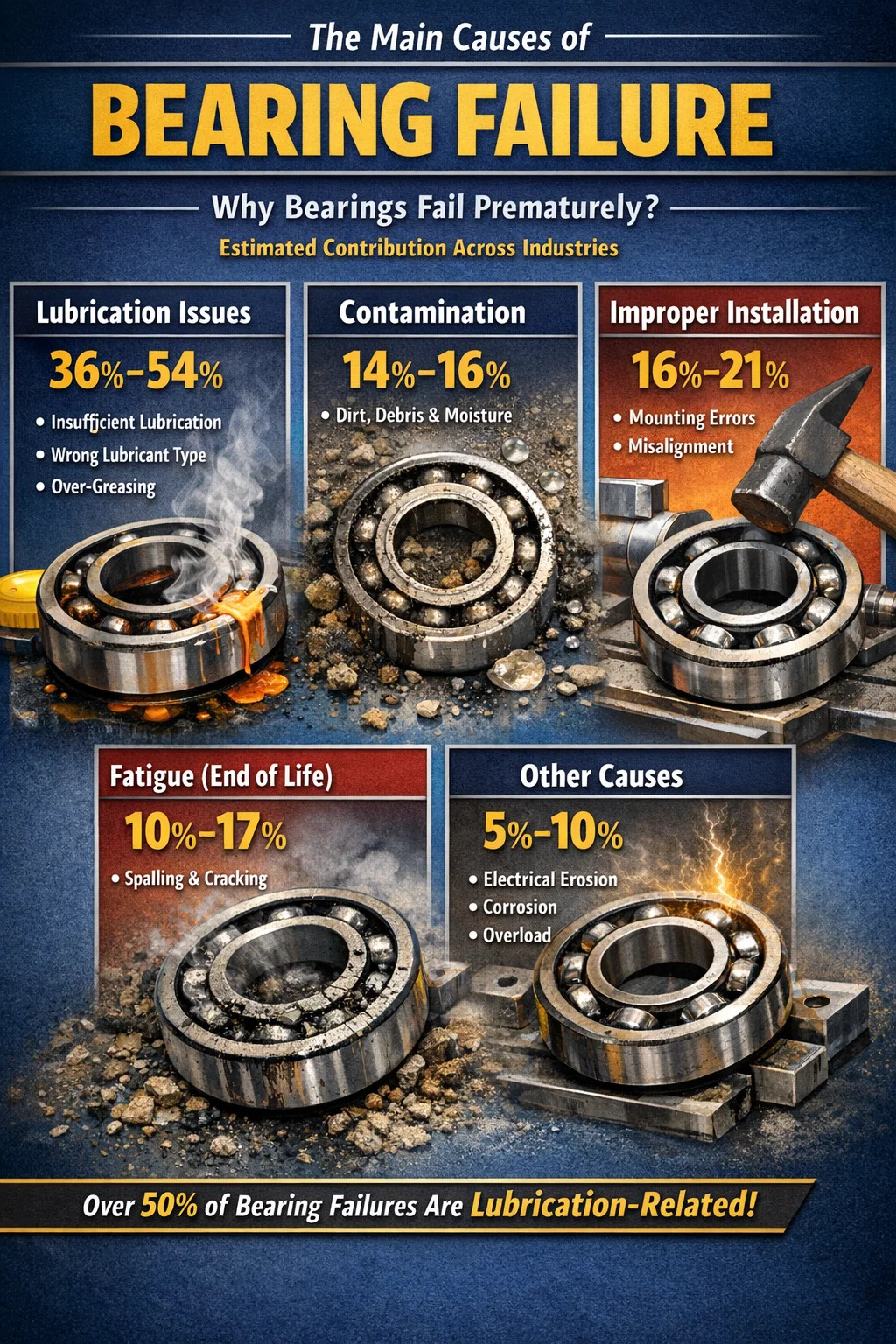

전체 분석: 베어링 고장의 주요 원인(%)

다양한 출처에서 베어링 고장 원인을 약간 다른 방식으로 분류하지만 주요 기여 요인은 업계 연구 전반에 걸쳐 일관됩니다. 아래 표에는 베어링 제조업체와 신뢰성 엔지니어링 조직에서 발표한 연구를 통해 수집한 데이터가 반영되어 있습니다.

이 수치는 부문별로 다릅니다. 제철소와 광산에서는 혹독한 환경 노출로 인해 오염이 더 큰 역할을 합니다. 제약 및 식품 가공에서는 물의 유입과 공격적인 세척 공정이 더욱 두드러집니다. 풍력 터빈에서는 베어링을 통과하는 전류 흐름(가변 속도 드라이브의 고유한 고장 모드)이 점점 중요해지고 있습니다. 애플리케이션의 특정 실패 요인을 이해하는 것은 업계 평균 지침을 맹목적으로 따르는 것보다 더 중요합니다.

오염: 베어링에 작용하는 두 번째로 가장 파괴적인 힘

오염은 베어링 내부에 고체 입자, 물, 공정 화학 물질 등의 이물질이 존재하는 것입니다. 육안으로 보이지 않는 입자라도 심각한 손상을 일으킬 수 있습니다. 크기가 10미크론에 불과한 강철 입자(~70미크론으로 인간의 머리카락보다 작음)는 베어링 볼이나 롤러에 의해 굴러갈 때 궤도 표면에 응력 상승을 생성할 만큼 충분히 큽니다.

고체 입자 오염

베어링 하우징에 유입되는 먼지, 금속 파편 및 가공 입자는 마모 및 표면 구멍을 유발합니다. 유압 시스템에서 ISO 4406 코드 16/14/11 이상으로 오일 청결도를 유지하면 코드 20/18/15에서 작동하는 것에 비해 베어링 및 구성품 수명을 여러 배 연장할 수 있습니다. 깨끗한 윤활 시스템과 오염된 윤활 시스템의 차이는 베어링 수명이 20,000시간인 것과 5,000시간인 경우가 많습니다.

물 오염

물은 특히 파괴적입니다. 마찰학 문헌에 발표된 연구에 따르면 베어링 윤활유에 함유된 수분 함량이 0.1%에 불과해도 베어링 피로 수명을 최대 48%까지 줄일 수 있다고 합니다. 물은 베어링강의 수소 취성을 유발하고 전동면과 전동체의 부식을 촉진하며 윤활유의 피막 형성 능력을 저하시킵니다. 작동 중에 가열되고 밤새 냉각되는 장비인 열 순환 중 응결은 밀봉된 베어링에 습기가 유입되는 빈번한 경로입니다.

화학적 오염

식품 가공 및 화학 공장에서 공격적인 세척제 및 공정 유체는 씰을 우회하고 베어링 강철을 직접 공격할 수 있습니다. 약한 산이나 알칼리성 화합물도 궤도의 표면 화학을 변화시켜 파쇄로 진행되는 미세 구멍을 생성합니다. 이러한 환경에서는 적절한 씰 디자인과 화학적으로 호환되는 윤활유를 갖춘 베어링을 선택하는 것이 중요합니다.

부적절한 설치: 완전히 예방 가능한 베어링 고장의 원인

장착 오류는 조기 베어링 고장의 상당 부분을 차지합니다. 전체 사례의 16%에서 21% 사이로 추정됩니다. 이를 특히 실망스럽게 만드는 것은 베어링이 서비스에서 한 바퀴 회전하기 전에 설치 손상이 발생한다는 것입니다. 잘 정렬된 시스템에서 작동하고 올바른 윤활유를 사용하여 올바르게 설치된 베어링은 정격 L10 수명에 도달하거나 초과합니다. 샤프트에 해머로 구동된 베어링은 그렇지 않습니다.

잘못된 링을 통해 가해지는 힘

가장 흔한 설치 실수 중 하나는 잘못된 베어링 링을 통해 압입력을 가하는 것입니다. 깊은 홈 볼 베어링을 샤프트에 밀어 넣을 때 힘은 압입되는 링인 내부 링에만 가해져야 합니다. 볼과 외부 링을 통한 구동력은 브리넬링을 유발합니다. 즉, 각 볼 위치의 궤도에 영구적인 움푹 들어간 부분이 발생합니다. 베어링은 외부적으로는 손상되지 않은 것처럼 보일 수 있지만 궤도 표면은 이미 표시되어 있어 소음이 발생하고 첫 번째 회전부터 조기에 파손됩니다.

잘못된 샤프트 및 하우징 맞춤

베어링은 샤프트와 하우징에 특정한 억지 끼워 맞춤으로 장착되도록 설계되었습니다. 샤프트의 크기가 작으면 베어링 내부 링이 움직이거나 회전할 수 있습니다. 즉, 링이 샤프트를 기준으로 회전하여 강렬한 마찰열을 발생시키고 결국에는 용접되거나 고착됩니다. 하우징 보어가 너무 빡빡하면 외부 링이 변형되어 내부 틈새가 줄어들고 베어링이 실온에서도 뜨거워지고 예압을 받게 될 수 있습니다.

장착 중 정렬 불량

샤프트 중심선과 베어링 보어 사이의 각도 오정렬(베어링의 설계된 오정렬 공차보다 10분의 1도 정도라도)은 롤링 요소 전체에 불균일한 하중 분포를 만듭니다. 원통형 및 테이퍼형 롤러 베어링은 정렬 불량에 특히 민감합니다. 공차를 넘어서 단지 0.05°의 정렬 불량으로 원통형 롤러 베어링을 작동하면 계산된 서비스 수명이 50% 이상 감소할 수 있습니다.

구름 접촉 피로: 베어링 수명의 자연스러운 끝

구름 접촉 피로는 유지 관리 또는 설계 오류로 인해 발생하지 않는 유일한 베어링 고장 모드입니다. 이는 정격 부하 및 속도 매개변수 내에서 올바르게 설치되고, 적절하게 윤활되고 작동된 베어링에 대해 예상되는 수명 종료 메커니즘입니다. 베어링 수명의 표준 척도인 L10 수명은 피로 파손이 발생하기 전에 동일한 베어링 그룹의 90%가 완료되는 회전 수(또는 특정 속도에서 작동 시간)로 정의됩니다.

피로 손상은 접촉 영역 아래의 주기적 전단 응력에 의해 표면 아래 균열이 시작되면서 시작됩니다. 수백만 번의 응력 주기에 걸쳐 이러한 균열은 표면을 향해 전파되어 결국 재료가 부서지는 원인이 됩니다. 이러한 과정을 스폴링(spalling)이라고 합니다. 부서진 궤도는 가장자리가 명확하게 정의된 특징적인 거칠고 벗겨진 모양을 가지고 있습니다. 파열 피로에 도달하는 적절하게 유지 관리된 베어링은 실제로 유지 관리 성공입니다. - 베어링이 피할 수 없는 원인으로 인해 조기에 고장이 나지 않고 설계 수명을 달성했음을 의미합니다.

실제로 실제 피로 수명에 도달하는 베어링의 비율은 상대적으로 적습니다. 대부분은 소음, 진동, 온도 상승 또는 파손이 발생하기 전 계획된 유지 관리 간격으로 인해 교체됩니다. 피로 파손이 계산된 L10 수명 이전에 조기에 발생하는 경우 이는 종종 과부하, 재료 결함 또는 시간 경과에 따른 한계 윤활 조건의 누적 효과의 징후입니다.

베어링의 전기적 침식: 현대 장비에서 점점 커지는 문제

전기 부식 또는 방전 가공(EDM) 손상이라고도 불리는 전기 침식은 전기 모터에 가변 주파수 드라이브(VFD)가 널리 채택되면서 고장 원인으로 크게 증가했습니다. VFD는 축 전류를 유도할 수 있는 고주파 전압 펄스를 도입합니다. 이러한 전류가 베어링을 통해 방전되면 궤도와 전동체 표면에 미세한 아크 크레이터가 생성됩니다.

손상 패턴은 독특합니다. 궤도는 반투명하거나 홈이 파인 모양으로 나타나며 링 주위를 따라 규칙적인 주름이 이어집니다. 이 홈 패턴은 전기 침식의 신뢰할 수 있는 진단 지표입니다. 적절한 샤프트 접지 또는 절연 베어링 없이 VFD로 구동되는 모터의 경우 전기 부식으로 인해 3~6개월 만에 베어링이 파손될 수 있습니다. , 윤활 및 설치가 완벽하더라도.

솔루션에는 샤프트 접지 링, 절연 베어링 하우징 또는 내부 링, 전기 비전도성 질화규소 롤링 요소가 있는 세라믹 하이브리드 베어링이 포함됩니다. 적절한 대책의 선택은 모터 크기, VFD 구성 및 시스템 접지 배열에 따라 달라집니다.

베어링 고장 원인을 사후에 확인하는 방법

고장난 베어링은 폐기하기 전에 주의 깊게 검사하면 표면에 진단 증거가 표시됩니다. 베어링 파손 분석(금속 파손 표면을 검사할 때 파면분석이라고도 함)은 관찰된 손상 패턴을 알려진 파손 모드와 일치시키는 구조화된 프로세스입니다. 대부분의 베어링 제조업체는 이러한 목적으로 고장 분석 가이드와 실험실 서비스를 제공합니다.

• 번짐이 있는 전동체 및 전동면의 광택 있고 부드러운 마모: 윤활유 부족 또는 잘못된 점도
• 볼 또는 롤러 피치 간격으로 균등하게 간격을 둔 들여쓰기: 부적절한 설치 또는 충격 부하로 인한 브리넬링
• 입자가 박혀 있는 거칠고 움푹 패인 표면: 연마 오염
• 적갈색 변색 및 부식 구멍: 물 유입 또는 부식성 오염
• 궤도의 원주 홈: 샤프트 전류로 인한 전기적 침식
• 거칠고 벗겨진 표면과 깨끗한 가장자리로 인한 파손: 구름 접촉 피로(정상적인 수명 종료 또는 과부하로 인한 것일 수 있음)
• 궤도의 일측 하중 패턴: 레이디얼 전용 베어링의 정렬 불량 또는 축 하중

고장난 베어링을 제거 후 즉시 밀봉된 비닐 봉지에 보관하면(청소 전) 베어링을 닦거나 세척할 경우 손실될 수 있는 윤활유 상태와 잔해 증거가 보존됩니다. 제거하기 전에 설치된 베어링 위치, 샤프트 표시 및 하우징 보어 상태에 대한 사진을 찍으면 분석에 유용한 정보가 추가됩니다.

조기 베어링 고장을 방지하기 위한 실제 단계

대부분의 베어링 고장을 예방할 수 있다는 점을 고려하면 구조화된 예방 접근 방식은 통계적 가능성에 따라 가장 일반적인 고장 모드를 목표로 합니다.

윤활관리 프로그램 구축

이미 창고에 있는 윤활유를 기준으로 하지 않고 베어링 유형, 속도 계수(n × dm), 작동 온도 범위 및 환경 노출을 기준으로 윤활유를 선택하십시오. 공장의 모든 윤활 지점에 대한 올바른 윤활제 유형, 수량 및 재윤활 간격을 문서화하십시오. 느낌으로 분배하는 대신 보정된 그리스 건을 사용하십시오. 표준 그리스 카트리지 건은 스트로크당 약 1.3g을 전달하며 이는 부피를 계산하는 데 유용한 기준입니다. 고장이 발생하기 전에 성능 저하를 감지하기 위해 초음파 모니터링 또는 그리스 샘플링을 사용하여 가능한 경우 조건 기반 재급유 간격을 구현하십시오.

설치 관행 개선

샤프트에 베어링을 해머로 설치할 필요가 없습니다. 적절한 장착 도구를 사용하십시오. 억지 끼워 맞춤 내부 링용 유도 히터(일반적으로 80°C~100°C로 가열하는 것으로 충분하며 베어링 강철 야금에 영향을 주지 않음), 장착할 링에만 힘을 가하는 어댑터가 있는 유압 프레스, 중간 크기 베어링용 기계식 피팅 도구. 설치 전에 보정된 마이크로미터로 샤프트와 하우징 치수를 확인하십시오. 10분 측정 단계로 수개월 간의 조기 고장 조사를 방지할 수 있습니다.

소스에서 오염 제어

교체용 베어링은 극한의 온도에서 멀리 떨어진 깨끗하고 건조한 곳에 원래 포장 상태로 보관하십시오. 설치 순간까지 베어링 패키지를 절대 열지 마십시오. 윤활유 용기를 밀봉하고 분배할 때 여과된 상태로 유지하십시오. 하우징 씰을 정기적으로 검사하고 교체하십시오. 교체 비용이 $2인 마모된 립 씰은 오염으로 인해 몇 달 내에 $500 베어링이 파손될 수 있습니다. 미립자 노출이 높은 환경에서는 단일 립에서 이중 립 씰로 업그레이드하거나 뛰어난 차단을 위해 미로 씰이 있는 베어링 장치로 전환하는 것을 고려하십시오.

상태 모니터링 구현

진동 분석, 온도 모니터링, 오일 분석 및 초음파 방출 모니터링은 각각 베어링 상태에 대한 다양한 창을 제공합니다. 엔벨로프 분석 또는 고주파 공진 기술을 사용하여 잘 구현된 진동 프로그램은 고장이 심각해지기 4~8주 전에 베어링 결함을 감지할 수 있으므로 긴급 정지가 아닌 예정된 유지 관리 기간 동안 계획된 교체가 가능합니다. 정상 작동 수준 이상의 온도 상승은 후기 단계의 경고 신호입니다. 베어링이 과거 기준보다 10°C~15°C 높게 작동할 때쯤에는 이미 심각한 손상이 있을 수 있습니다.

설치 후 정렬 확인

결합된 장비의 베어링을 교체할 때마다 레이저 정렬 도구를 사용하여 샤프트 정렬을 확인해야 합니다. 다이얼 표시 방법은 소형 기계에 적합합니다. 커플링의 정격 오정렬 용량보다 엄격한 타겟 정렬 공차 - 커플링은 부정확한 설치로 인한 일상적인 오정렬이 아니라 작동 열 증가 시 잔류 오정렬을 수용합니다. 0.05mm 평행 오프셋 및 0.05mm/100mm 각도 내로 정렬된 펌프-모터 세트는 0.2mm 내로 정렬된 펌프-모터 세트보다 지속적으로 오래갑니다.

베어링이 설치되기도 전에 서비스 수명을 단축시키는 베어링 선택 오류

때때로 베어링 고장은 유지 관리 문제가 아니라 설계 또는 선택 문제입니다. 하중 조건에 대해 잘못된 베어링 유형을 지정하거나 적용된 하중에 대해 베어링 크기를 축소하면 아무리 좋은 유지 관리 방법으로도 극복할 수 없는 실패 조건이 발생합니다.

• 깊은 홈 볼 베어링 적당한 축 구성 요소가 있는 방사형 하중에 최적화되었습니다. 축방향 스러스트 하중이 높은 용도에 사용하면 볼에 과부하가 걸리고 피로가 빨리 발생합니다.
• 원통형 롤러 베어링 무거운 반경방향 하중을 효율적으로 전달하지만 해당 목적에 맞게 설계된 플랜지 링 없이는 상당한 축방향 하중을 수용할 수 없습니다.
• 앵귤러 콘택트 볼 베어링 결합된 반경방향 및 축방향 하중을 위해 설계되었으며 올바르게 작동하도록 일치하는 쌍으로 장착하거나 설정해야 합니다. 양방향 축방향 하중을 확인하는 샤프트의 단일 앵귤러 콘택트 베어링은 실패합니다.
• 테이퍼 롤러 베어링 제대로 작동하려면 올바른 축 예압이 필요합니다. 너무 적으면 롤러가 미끄러집니다. 너무 많이 사용하면 베어링이 뜨거워지고 일찍 피로해집니다.

베어링 선택 프로세스에는 등가 동적 하중 계산, 베어링의 속도 정격에 대한 속도 계수 검증, L10 수명이 적절한 안전 여유(중요 장비의 경우 일반적으로 3~5배)로 애플리케이션에 필요한 서비스 간격을 충족하는지 확인하는 과정이 포함되어야 합니다.

산업 운영에서 베어링 고장으로 인한 실제 비용

베어링 교체 비용은 베어링 고장으로 인한 실제 비용이 거의 아닙니다. 연속 가공 공장(제지 공장, 화학 공장, 식품 생산 라인)에서 단 한 시간의 가동 중지 시간을 초래하는 계획되지 않은 베어링 고장으로 인해 장비 처리량에 따라 $10,000 ~ $100,000 이상의 생산 손실 비용이 발생할 수 있습니다. 씰, 샤프트, 하우징, 커플링 등 인접한 구성 요소에 대한 2차 손상으로 인해 베어링 자체의 비용이 커지는 경우가 많습니다.

유지 관리 엔지니어링 기관의 연구에 따르면 사후 유지 관리 비용은 계획된 상태 기반 유지 관리보다 수리 이벤트당 3~9배 더 많은 것으로 나타났습니다. 예기치 않게 고장이 나고 생산 라인이 4시간 동안 중단되는 200달러 베어링은 베어링 가격 최적화를 통해 보상할 수 없는 총 이벤트 비용을 수반합니다. 이러한 경제성 사례는 RCM(신뢰성 중심 유지 관리) 및 PdM(예측 유지 관리) 운동의 기초입니다. 목표는 더 저렴한 베어링을 구입하는 것이 아니라 모든 베어링이 설계 수명을 보장하는 것입니다.

향상된 윤활 프로그램, 오염 제어 또는 진동 모니터링 장비에 대한 비즈니스 사례를 구축하는 유지 관리 관리자의 경우 일반적으로 투자 수익 계산은 간단합니다. 심각한 오류를 피하면 모니터링 장비 및 프로그램 구현 비용을 여러 배로 지불하는 경우가 많습니다.

요약: 베어링 고장 해결은 윤활부터 시작하여 그 밖의 모든 것

베어링 고장의 가장 큰 원인인 윤활 문제 역시 가장 쉽게 제어할 수 있습니다. 올바른 윤활유 선택, 적절한 양, 적절한 재윤활 간격 및 오염 방지를 통해 예방 가능한 베어링 고장 중 가장 큰 단일 범주를 제거합니다. 윤활 후 설치 관행, 오염 배제, 정렬 확인 및 상태 모니터링에 주의를 기울여 나머지 주요 고장 모드를 통계적 영향의 내림차순으로 해결합니다.

베어링은 단순히 마모되는 소모품이 아닙니다. 올바른 작동 조건이 주어지면 정격 서비스 수명을 안정적으로 달성할 수 있는 정밀 부품입니다. 초기에 반복적으로 실패하는 경우 원인은 거의 항상 구체적이고 식별 가능하며 수정 가능한 유지 관리 또는 설계 격차로 추적할 수 있습니다. 고장난 각 베어링을 폐기하기 전에 체계적으로 검사하는 고장 분석 프로세스는 산업용 유지 관리 툴킷에서 가장 활용도가 낮은 도구이며, 시간이 지남에 따라 고장 발생과 근본 원인 제거 사이의 루프를 가장 안정적으로 닫는 프로세스입니다.
